Мастер-класс по организации радиочастотного обеспечения. II Европейские игры в Минске

В год 25-летия нашего предприятия, хочется особо отметить важнейшие вехи в жизни РУП «БелГИЭ», тем самым подчеркнув важность выполняемых задач.

В 2019 году в Республике Беларусь состоялось грандиозное спортивно-массовое мероприятие, которых в современной истории нашей страны еще не бывало. В период проведения ЕИ-2019 с 21 по 30 июня 2019 года было задействовано 15 спортивных объектов, а также 65 точек проживания, питания, тренировочных баз и других вспомогательных объектов.

Во время подготовки и проведения Игр радиочастотный спектр использовало 77 организаций из 20 стран, из них: 42 – организации Беларуси и 35 – иностранные организации. Использовалось 228 разновидностей РЭС, которые были установлены на 20 объектах г. Минска и Минского района.

Столь масштабное событие требовало серьезной работы по радиочастотному обеспечению организаторов и участников II Европейских игр, ведь в процесс подготовки и проведения было вовлечено множество организаций, служб, а также волонтеров. Основная задача во время проведения мероприятия заключалась в обеспечении беспомеховой работы радиооборудования. Выполнение данных мер было возложено на радиочастотные службы, а главным координатором радиочастотного обеспечения стала Государственная инспекция Республики Беларусь по электросвязи Министерства связи и информатизации (БелГИЭ).

О том, как БелГИЭ способствовало безупречному проведению столь масштабного мероприятия, читайте в спецматериале к 25-летию нашего предприятия.

Что такое Европейские Игры

С недавнего времени в число крупнейших международных спортивных мероприятий Европы входят Европейские игры – международные комплексные спортивные соревнования среди спортсменов Европейского континента, которые проводятся раз в четыре года под руководством Европейских олимпийских комитетов. В соответствии с решением 45 Генеральной ассамблеи Европейских олимпийских комитетов в 2019 году в Минске (Республика Беларусь проведены II Европейские игры (ЕИ-2019).

При проведении спортивных мероприятий широко применяются радиосредства различных технологий и обуславливает необходимость тщательного планирования их применения в условиях высокой плотности размещения РЭС в пределах спортивных объектов в течение ограниченного периода времени.

В аспекте вопросов управления использованием спектра Европейские игры характеризуются значительным объемом различного радиооборудования в местах проведения соревнований с высокой плотностью РЭС, что приводит к ряду серьезных трудностей по обеспечению электромагнитной совместимости и высоким требованиям к тем, кто занимается регулированием использования спектра.

Роль БелГИЭ

Управление использованием РЧС было возложено на РУП «БелГИЭ». Представители БелГИЭ вошли в состав Подкомитета подготовки ЕИ-2019 по связи и информационным технологиям, который возглавлял Министр связи и информатизации, было также налажено тесное взаимодействие с Дирекцией ЕИ-2019.

Всего в радиочастотном обеспечении проведения Игр были непосредственно задействованы 51 сотрудник, более 80 средств радиоконтроля и индикации, 11 спецавтомобилей БелГИЭ, в т.ч. 5 экипажей из областных отделений.

Подготовка к ЕИ-2019 началась за год до их начала и включала огромное количество различных мероприятий. Все началось с обмена опыта с представителями радиочастотных служб Азербайджана, проводившими I Европейские Игры, и Российской Федерации, принимавшей у себя Чемпионат мира по футболу 2018 года.

За период подготовки к проведению мероприятия, РУП «БелГИЭ» разработаны и согласованы план использования радиочастот и особый порядок использования РЧС на период
II Европейских игр, налажено оперативное взаимодействие со всеми задействованными структурами. Отделом информационных технологий предприятия создан специализированный веб-портал, на котором разместилась информация по использованию РЭС во время Игр, а также база для их маркирования. Для удобства иностранных пользователей предусмотрели прием заявлений на ввоз и использование РЭС в электронном виде. Помог и опыт предшествующих Играм спортивных состязаний по легкой атлетике, самбо и гребле, позволивший в тестовом режиме осуществить всестороннюю подготовку по радиочастотному обеспечению Игр в Минске.

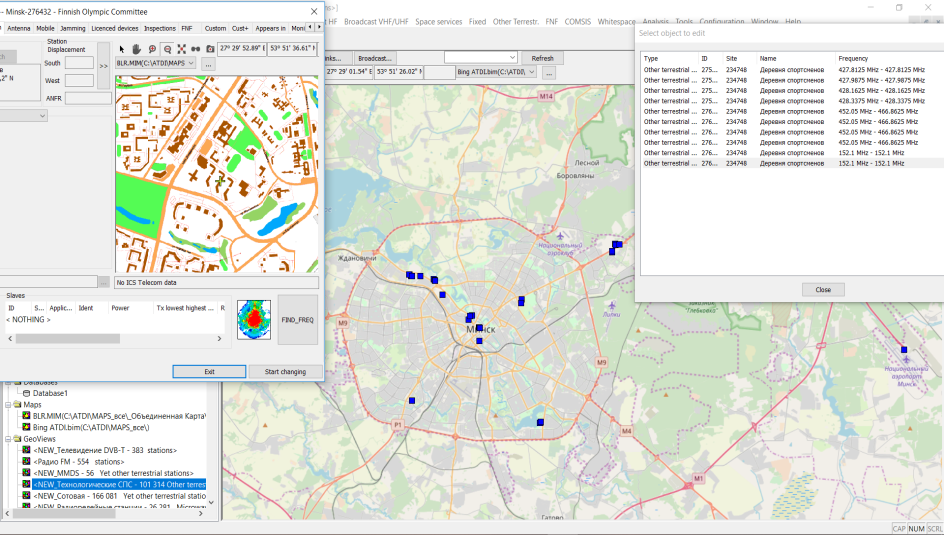

База данных выданных разрешений на право использования РЧС
с отображением мест установки РЭС и рабочих частот

Немаловажным аспектом в работе стал мониторинг работы сетей связи при проведении тестовых испытаний различных технологий на спортивных и иных объектах ЕИ-2019, тестирование и маркирование РЭС и измерение занятости РЧС (контроль реального использования, устранение выявленных нарушений порядка использования РЧС, проверка доступности радиочастот), анализ электромагнитной обстановки.

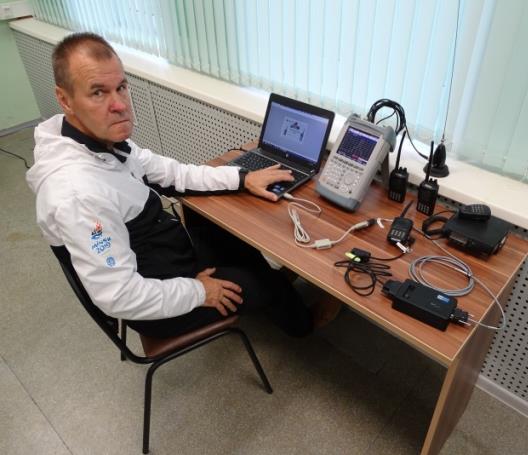

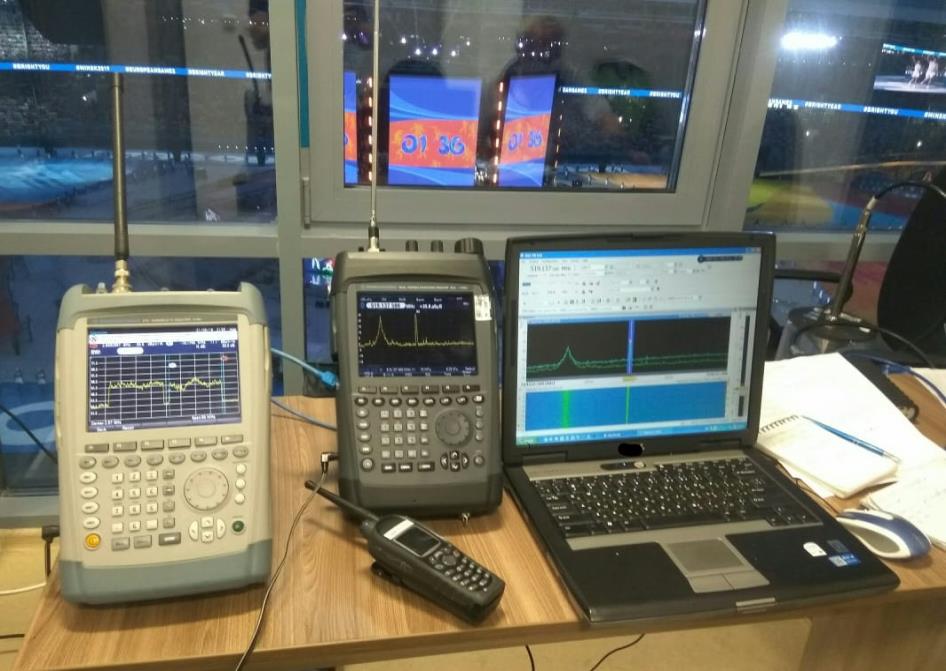

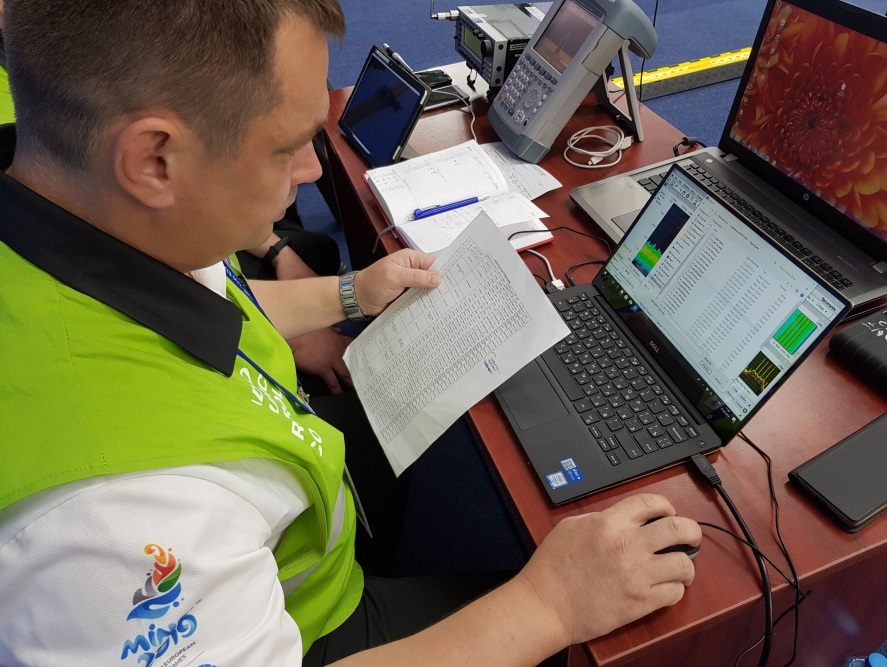

Рабочее место оператора контроля за использованием РЧС
на объектах ЕИ-2019

Отдельно необходимо отметить техническую учебу работников БелГИЭ при подготовке к проведению ЕИ-2019 с проведением практических тренировок на тестовых мероприятиях и проработку специальной экипировки сотрудников и нанесение соответствующих отличительных знаков (наклеек) на автомобили по согласованию с Дирекцией ЕИ-2019.

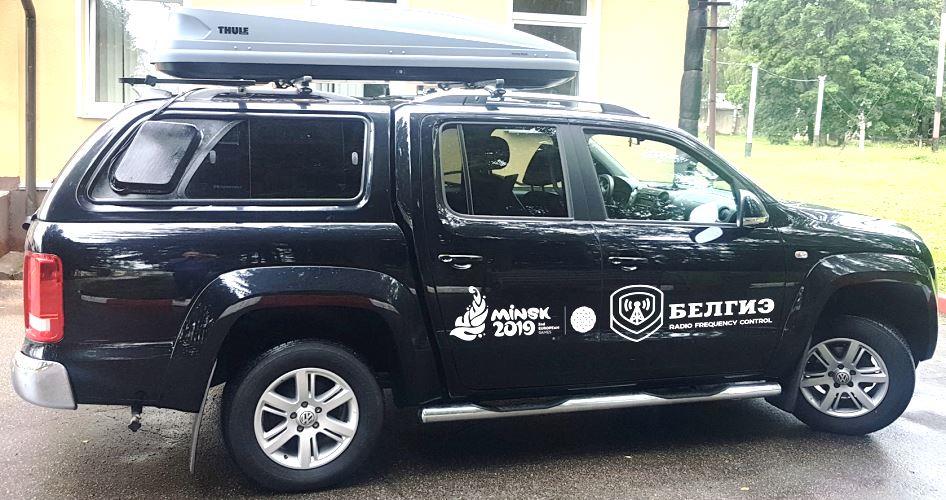

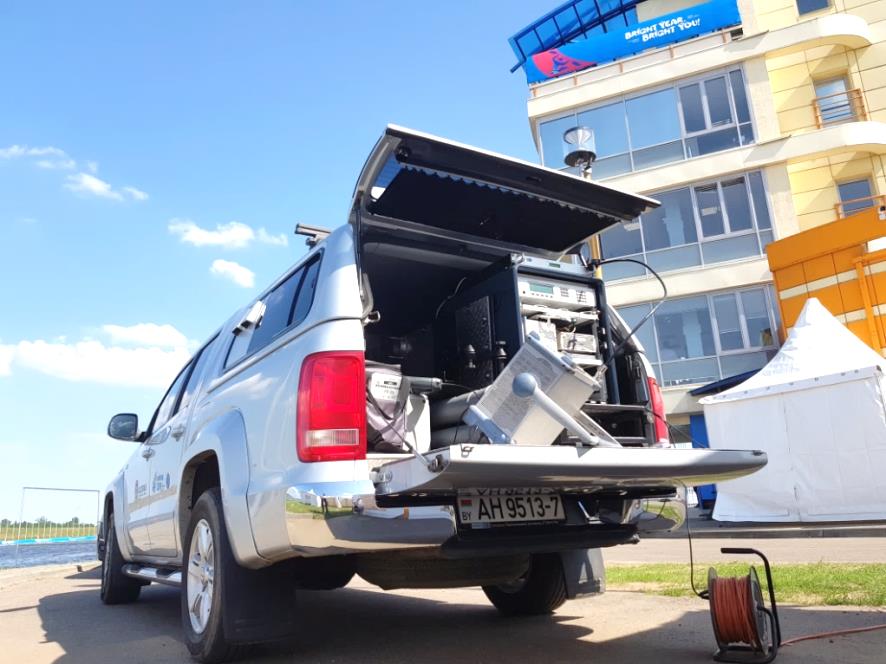

Отличительные знаки спецавтомобилей БелГИЭ

Управление использованием РЧС до мероприятия

Основная задача процесса планирования использования РЧС до и во время проведения Игр заключалась в обеспечении необходимым радиочастотным ресурсом всех потенциальных пользователей частот, уделяя особое внимание приоритетным пользователям, определенным Дирекцией ЕИ-2019.

В соответствии с поданными заявлениями для обеспечения подготовки и проведения ЕИ-2019 было выдано 4094 разрешения, из них:

разрешений на ввоз РЭС иностранных участников – 113;

разрешений на использование РЭС как для иностранных участников, так и для пользователей РЧС Республики Беларусь – 3981.

До начала ЕИ-2019 было оформлено 4040 (98,7%) разрешений на ввоз и использование РЭС, остальные 54 (1,3%) были оформлены во время проведения ЕИ-2019 с 21 по 30 июня 2019 г.

Всего использовалось:

5139 единиц РЭС, из них:

на разрешительной основе – 3981 (78%);

на безразрешительной основе – 1158 (22%);

1522 радиочастоты, из них:

на разрешительной основе – 404 (27%);

на безразрешительной основе – 1118 (73%).

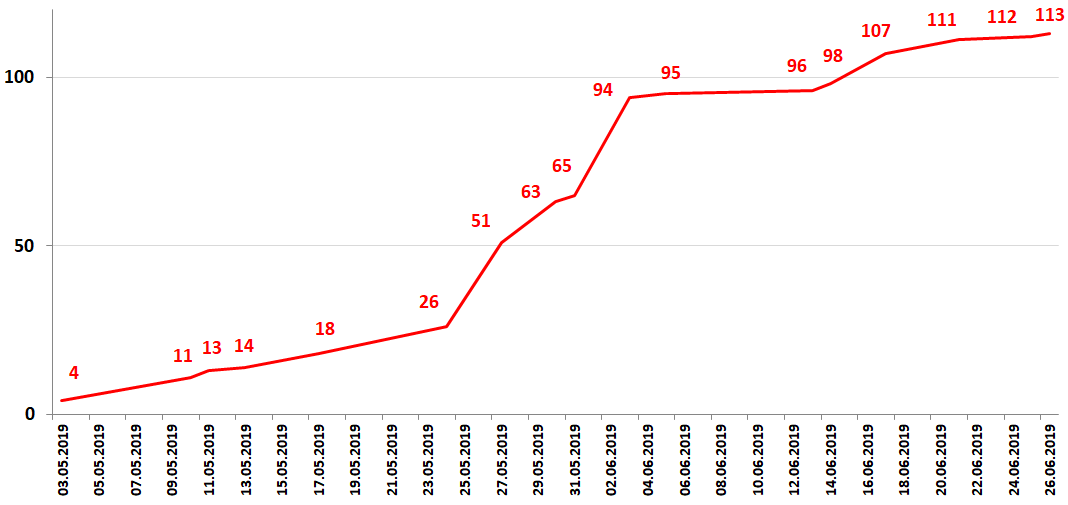

Количество выданных разрешений на ввоз РЭС

Техническая проверка и маркировка радиооборудования

Для контролируемого допуска РЭС на объекты, была организована работа 2-х стационарных пунктов маркирования (офис БелГИЭ и Международный центр экипировки и аккредитации) и 2-х подвижных пунктов маркирования и перенастройки РЭС.

Для маркирования РЭС и высокочастотных устройств, планируемых к эксплуатации в период подготовки и проведения II Европейских игр 2019 года на территории объектов, задействованных в проведении соревнований и иных мероприятий применялись специальные самоклеящиеся марки с QR-кодами.

Маркирование РЭС осуществлялось только при соответствии параметров излучения установленным требованиям. Условное обозначение категорий РЭС (объектов), определялось цветом специальной марки.

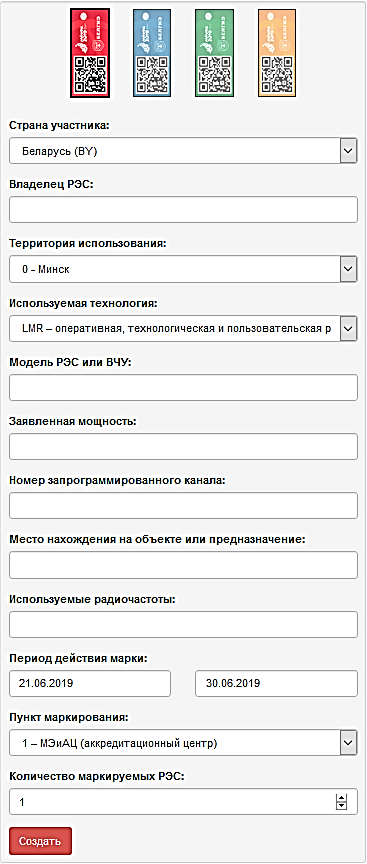

Форма программы для формирования QR-кода специальной марки

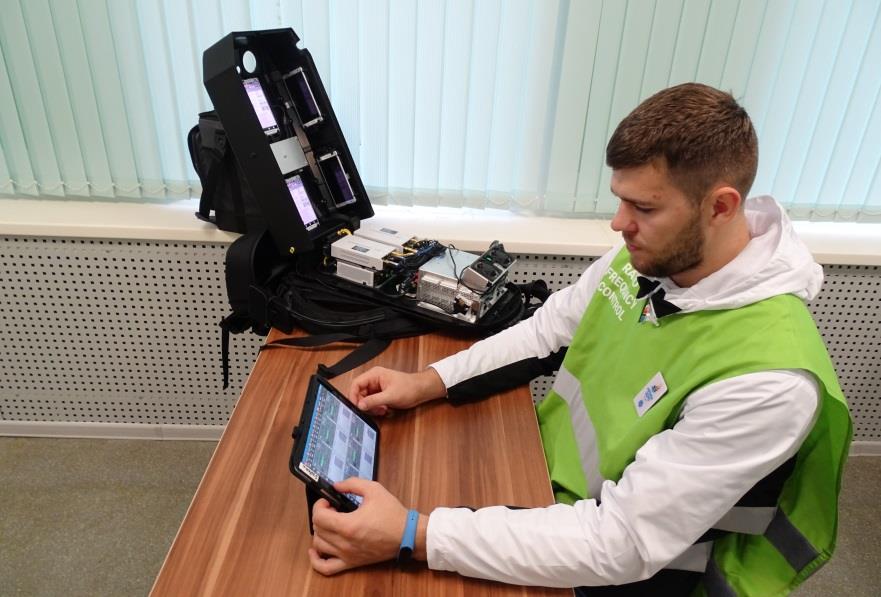

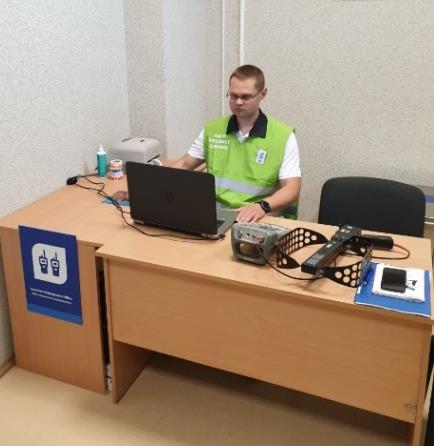

Рабочие места пунктов маркирования и перенастройки РЭС

Всего было промаркировано 5139 РЭС, из них:

LMR – персональная радиосвязь – 4009;

WiFi – точки доступа и технологические сервисы – 477;

IMT – базовые станции сотовой подвижной электросвязи – 33;

MIC – радиомикрофонные системы – 242;

INT – интеркомы оперативной внутригрупповой связи – 155;

RFC – измерительное радиоконтрольное оборудование – 64;

IBF – системы ушного мониторинга – 77;

WC – беспроводные видеокамеры – 42;

TC – системы спортивной и иной телеметрии – 35;

MML –системы микроволновой связи – 2;

TES – телерепортажные земные станции спутниковой связи – 3.

До начала ЕИ-2019 было промаркировано 4823 РЭС (94%), во время ЕИ-2019 – 316 РЭС (6%).

Работа во время проведения ЕИ-2019

Основная задача БелГИЭ во время проведения ЕИ-2019 заключалась в обеспечении беспомеховой работы радиооборудования. При проведении ЕИ-2019 сотрудниками БелГИЭ обеспечивались:

·       контроль за использованием РЧС;

·       обеспечение беспомеховой работы РЭС и их электромагнитной совместимости;

·       тестирование и маркирование РЭС, перенастройка (в необходимых случаях);

·       контроль качества предоставляемых услуг сотовой подвижной электросвязи и WiFi;

·       оперативное рассмотрение инцидентов, связанных с помехами, ухудшением качества обслуживания абонентов, принятие мер оперативного реагирования по каждому случаю.

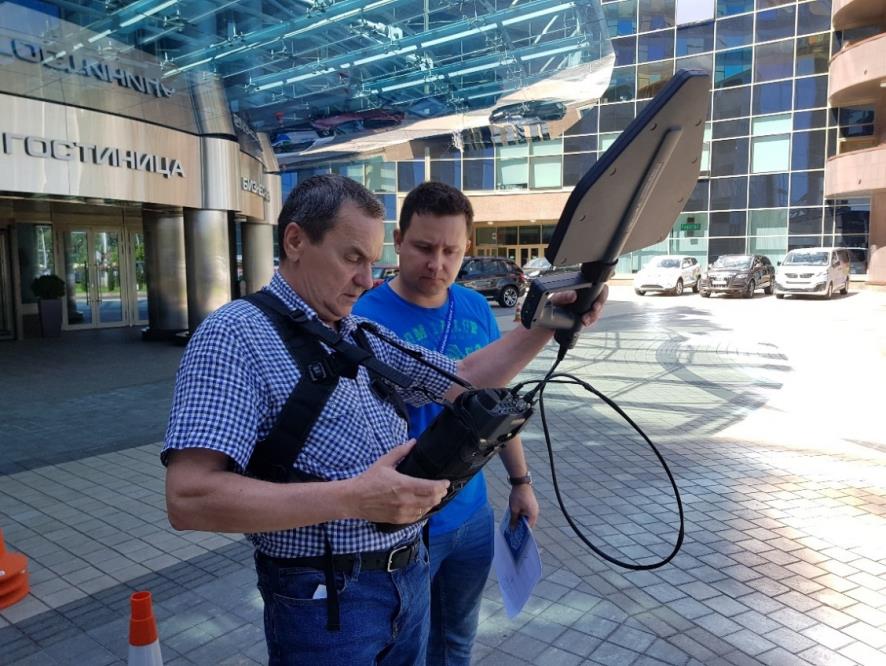

Радиочастотный контроль на объекте

Для обеспечения оперативного управления использованием РЧС во время ЕИ-2019 была сформирована и осуществляла оперативную работу дежурная служба.

Оперативная дежурная служба осуществляла работу в следующем составе:

·        оперативный дежурный, который во время проведения ЕИ-2019 постоянно находился в Центре технических операций (далее – ЦТО) ЕИ-2019, где было организовано посменное дежурство 3-х наиболее опытных сотрудников из числа руководителей БелГИЭ;

·        группы радиочастотного контроля (для постоянного дежурства на объектах во время проведения спортивных и иных мероприятий) – 8;

·        резервные подвижные группы радиочастотного контроля – 2;

·        стационарные станции радиоконтроля – 4.

·        Рабочее место оперативного дежурного в ЦТО обеспечивало дистанционное подключение к мультисервисной сети передачи данных БелГИЭ и ЦТО, получение доступа в реальном времени к базам данных и информационным системам:

·        поступающих заявлений участников Игр в электронном виде;

·        выданных разрешений на ввоз РЭС;

·        выданных разрешений на эксплуатацию РЭС и использование радиочастот;

·        промаркированных РЭС;

·        результатов радиочастотного контроля;

·        системы управления инцидентами ЦТО.

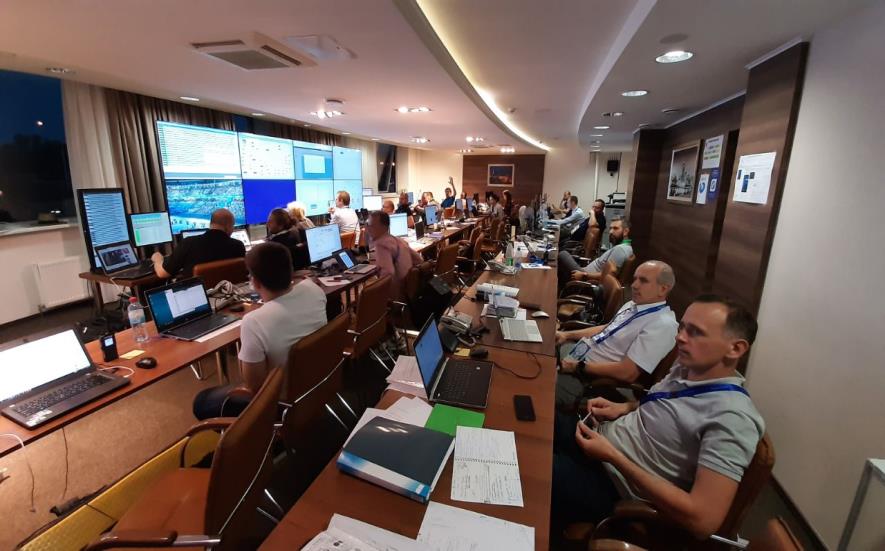

Радиочастотная обстановка в г. Минске и Минском районе отображалась на отдельном экране в ЦТО, подключенном к рабочему месту оперативного дежурного БелГИЭ.

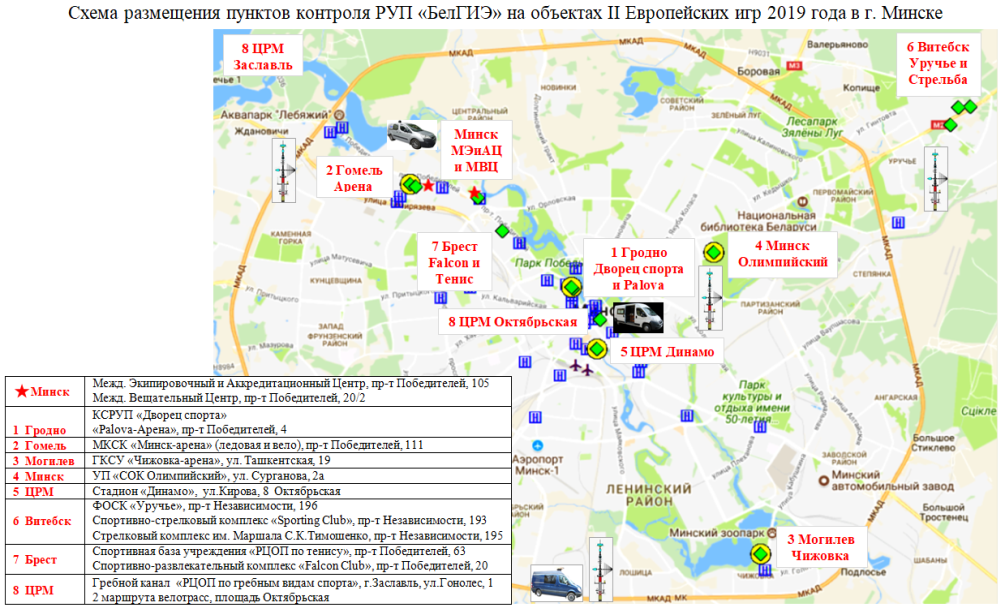

Объекты (места проведения) ЕИ-2019 и места размещения подразделений БелГИЭ
