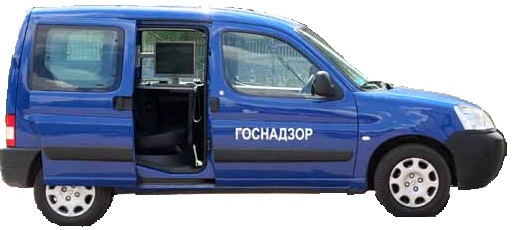

TS9955
ППРК предназначен для решения задач измерения зон обслуживания и контроля качества услуг, предоставляемых операторами сетей СПС стандартов GSM, UMTS, IMT MC - 450 в соответствии с рекомендациями МСЭ и требованиями СТБ 1904-2011, автоматического определения и анализа интерференции в реальном времени в сетях GSM/GPRS/EDGE.
Выполняемые функции
автоматизированное тестирование основных параметров сети СПС стандартов GSM,UMTS, IMT-MC-450;
обнаружение, локализация зон обслуживания и определение мест неохваченных сотовой связью;
отслеживание маршрута движения с отображением результатов тестирования на цифровой карте местности (при проведении драйв-тестов);
измерение основных параметров радиосигналов БС;
тестирование БС для определения границ соты;
автоматическое измерение и анализ интерференции в реальном времени во время проезда в сетях GSM/GPRS/EDGE;
отображение информации в реальном масштабе времени в табличной и графической форме;
сохранение результатов измерений в базе данных;
воспроизведение результатов измерений из базы данных в реальном масштабе времени и ускоренное воспроизведение;
возможность статистической постобработки результатов тестирования и измерений.
Контрольно-измерительное оборудование
1. Тестовые мобильные терминалы NOKIA 6720c;

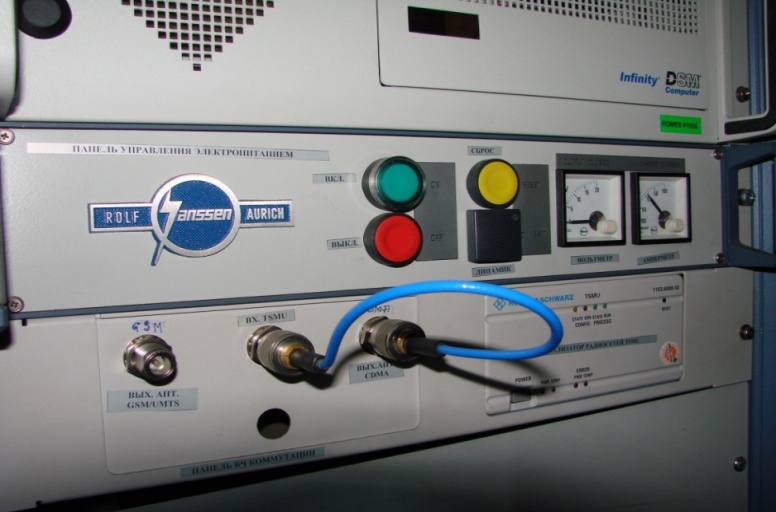

2. Анализатор радиосетей R&S TSMW (R&S TSMU);

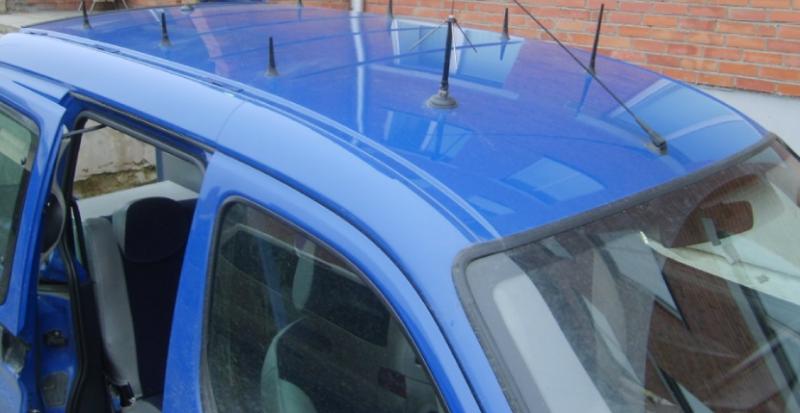

3. Измерительные антенны KathreinK707723 и K705564;
4. Программное обеспечение ROMES 4.50, NPA (Network Problem Analyzer).
Применяемые средства измерений подвергаются периодической метрологической калибровке (поверке) в соответствие с законодательством Республики Беларусь в области обеспечения единства измерений, что подтверждается свидетельствами о калибровке (поверке).

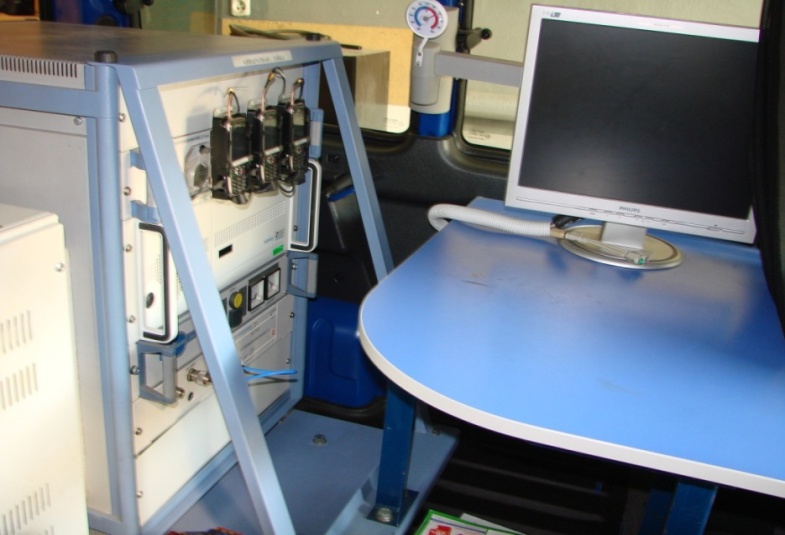

Организация АРМ
Измерение параметров качества услуг сотовой подвижной электросвязи производятся методом контрольных вызовов.
Контролируемые параметры отображаются в реальном времени в табличной или графической форме во время проведения измерений, а также сохраняются для обеспечения возможности воспроизведения по окончании сеанса контроля с целью анализа и документирования. Все измерения имеют привязку к географическим координатам, полученным от приемников ГЛОНАСС и (или) GPS.
По результатам измерений параметров рассчитываются показатели качества услуг связи, которые проверяются на соответствие требуемым нормам, установленным в СТБ 1904-2011 «Услуги сотовой подвижной электросвязи. Требования к качеству и методы контроля».
Определение зон уверенного приема (зон покрытия) сотовой подвижной электросвязи производятся: GSM 900/1800 – по максимальному уровню полезного сигнала (RxLev) на широковещательных каналах управления (BCCH) обслуживающей и соседних сот; UMTS - по максимальному уровню полезного сигнала (RSCP) на общих пилотных радиоканалах (CPICH) обслуживающей и соседних сот.
Цель измерений - определить участки местности, на которых: связь отсутствует, связь может быть установлена на открытых участках местности вне автомобиля, связь может быть установлена внутри автомобиля и на открытых участках местности вне автомобиля.
Измерение параметров качества услуг, предоставляемых операторами сетей сотовой подвижной электросвязи, осуществляется при помощи метода контрольных вызовов. Контрольные вызовы производятся с тестовых мобильных терминалов АПК «TS9955» на абонентские терминалы СПЭ, работающие в режиме автоответчика и находящиеся в зоне уверенного приёма
Результаты измерений параметров качества услуг обрабатываются программным обеспечением АПК «TS9955», конвертируются и сохраняются в виде файлов формата MS Access для дальнейшей обработки средствами MS Access, Exell, Word, Mapinfo.
Цель обработки результатов измерений - расчет показателей качества услуг СПЭ и проверка их на соответствие нормам, установленным СТБ 1904-2011 «Услуги сотовой подвижной электросвязи. Требования к качеству и методы контроля».
Результаты измерений отображаются на цифровой карте местности, также представляются в табличной форме, в виде графиков и гистограмм.
