SAF Spectrum Compact
SAFSpectrumCompactпредназначен для оценки параметров излучений РРС на их соответствие разрешениям на право использования радиочастотного спектра, а также требованиям технических нормативных правовых актов в области технического нормирования и стандартизации.
SAFSpectrumCompactобеспечивает решение следующих задач:
Измерение параметров электромагнитных излучений РЭС в диапазоне частот от 2 до 40 ГГц, от 56 до 67 ГГц и от 70 до 87 ГГц;
Сохранение результатов измерений параметров ЭМИ РРС на внутреннюю память анализатора;
Сопряжение с ПК для экспорта/импорта данных и последующей обработки результатов измерений.
Состав и технические характеристики:
Модель |
|
|
|
|
|
|
J0SSAP10 |

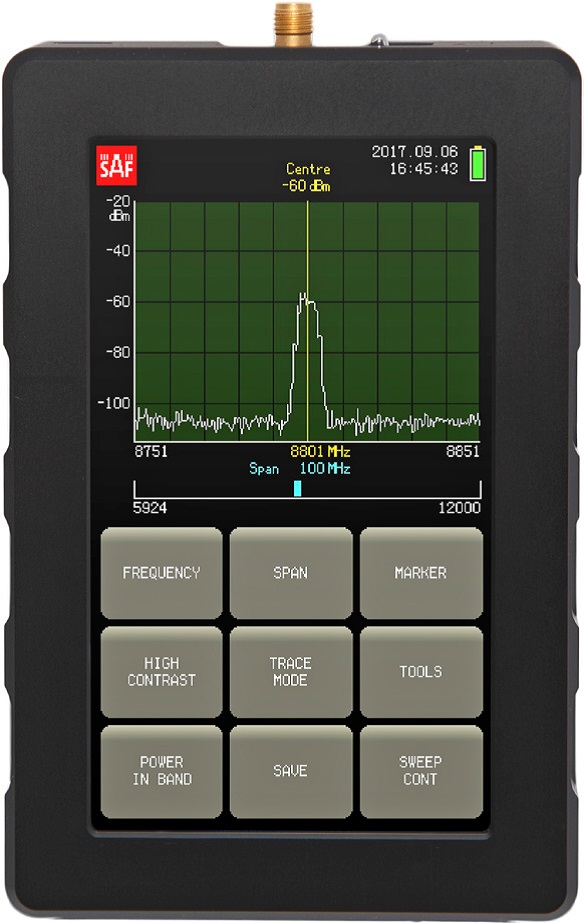

J0SSAP11…13 |

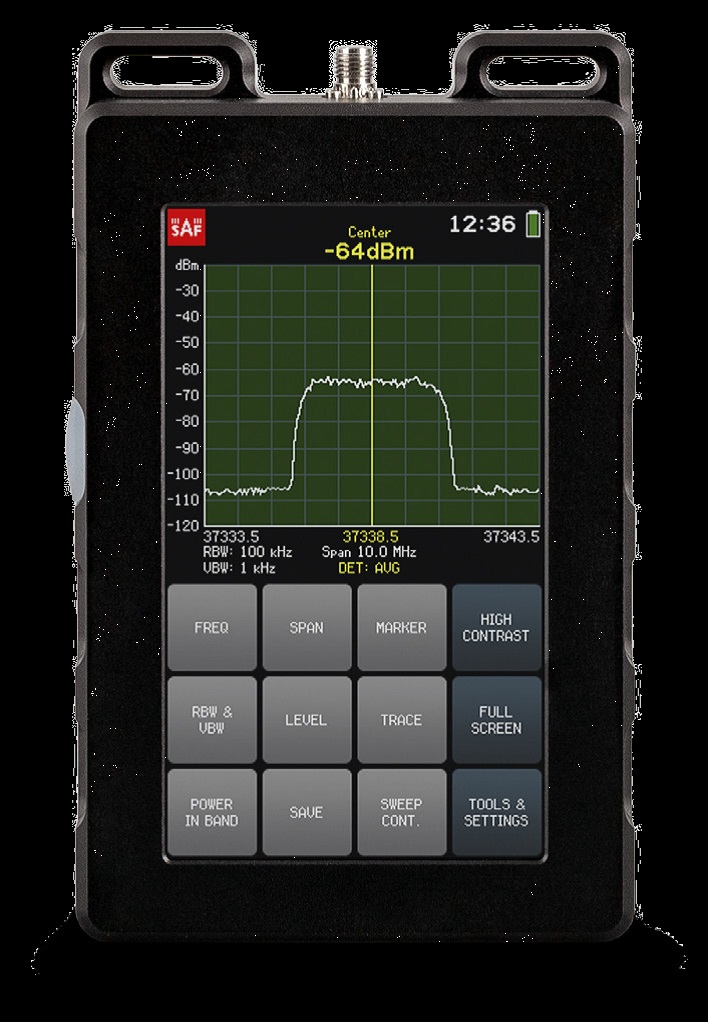

J0SSAP74 |

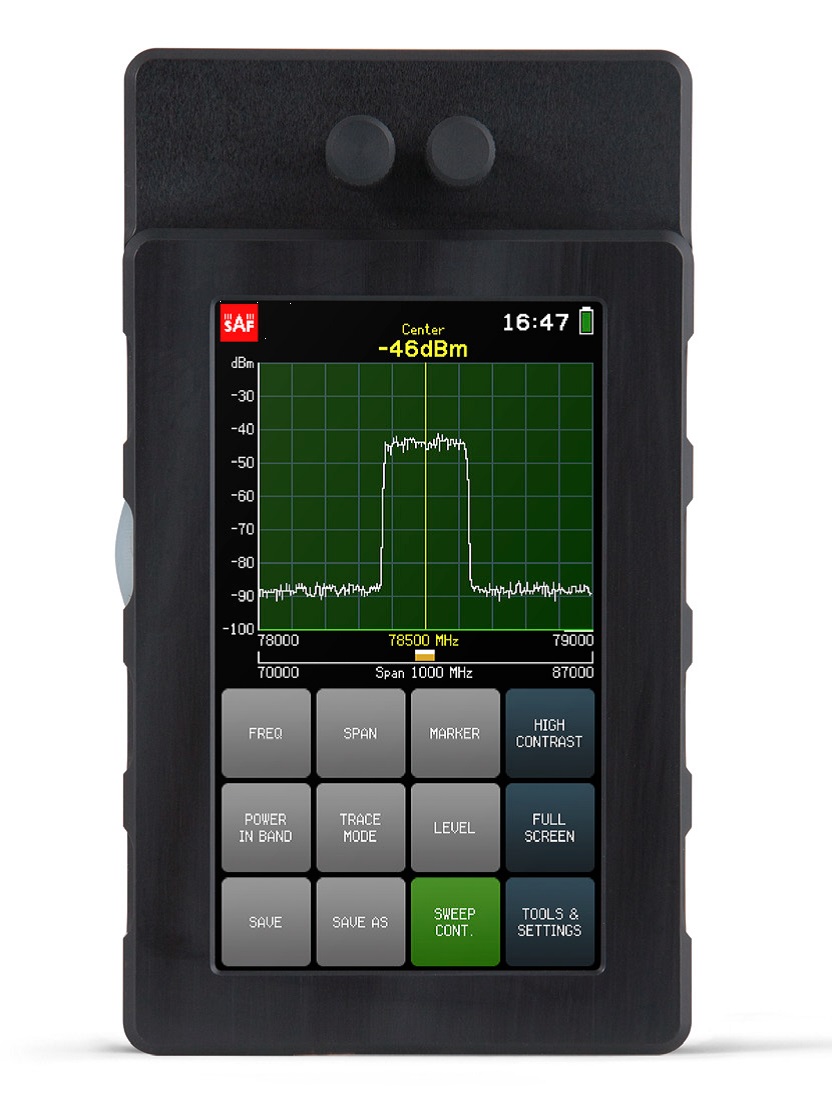

J0SSAP60 |
J0SSAP80 |
|
Диапазон частот, ГГц |
2.000 - 8.000 |
5.925 - 12.000; 10.000 - 18.000; 17.000 - 24.300 |
24.000 – 43.000 |
56 000 - 67 000; |
70 000 – 87 000 |
Средний уровень шума |
-119 дБм RBW= 30кГц |
-105 дБм RBW=1 МГц |
-100 дБм RBW=100кГц |
-90 дБм RBW=10 МГц |
-90 дБм RBW=10 МГц |
RBW |
30, 100, 300, 1000 кГц |
1 МГц |
100, 300, 1000 кГц |
10 МГц |
10 МГц |
VBW |
1, 3, 10, 30, 100 кГц |
300 кГц |
1, 3, 10, 30, 100 кГц |
300 кГц |
300 кГц |
|
Минимальная полоса обзора (Min. Span) |
1.5 МГц |
100 МГц |
10 МГц |
1 ГГц |
1 ГГц |
Максимальная полоса обзора (Max. Span) |
полная пропускная способность |
полная пропускная способность |
полная пропускная способность |
полная пропускная способность |
полная пропускная способность |
Скорость сканирования |
0.2 s @ 50 МГц Span |
0.5 s @ Min. Span |
0.2 s @ 100 МГц Span |
0.5 s @ 1 ГГц Span |
0.5 s @ 1 ГГц Span |
Погрешность, дБ |
±1 дБ |
±1 дБ |
±1 дБ |
±1 дБ |
±1 дБ |
Вход |
50 Ом SMA (f) |
50 Ом SMA (f) |
50 ом 2.92 мм (f) |
WR 12 |
WR 15 |
Интерфейс |
USB Type-C |
mini USB 2.0 (1.1) |
USB Type-C |
micro USB 2.0 (1.1) |
micro USB 2.0 (1.1) |
Цикл разряда |
до 4 ч. |
до 4 ч. |
до 3 ч. |
до 3 ч. |
до 3 ч. |
|
Допустимый диапазон рабочих температур, C |
-15°...+55° |
-15°...+55° |
-15°...+55° |
-15°...+55° |
-15°...+55° |
Размеры, мм |
135 x 83 x 34 |
128 x 81 x 24 |
135 x 83 x 34 |
147 x 83 x 34 |
147 x 83 x 34 |
Вес, кг |
0.57 |
0.3 |
0.57 |
0.57 |
0.57 |
Комплект антенн:
Тип антенны |
|
|

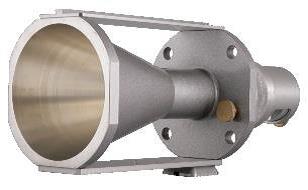

Антенна рупорная (6шт.) |

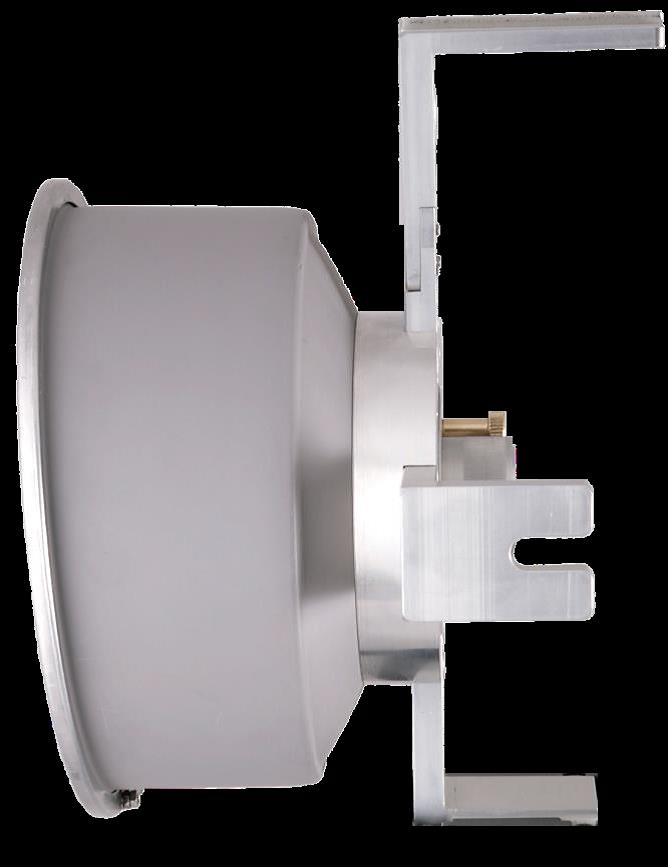

Антенна параболическая (2 шт.) |
|
Диапазон частот, ГГц |
3,0 -40,5 ГГц |
56.0 – 67.0 ГГц 70.0 – 87.0 ГГц |

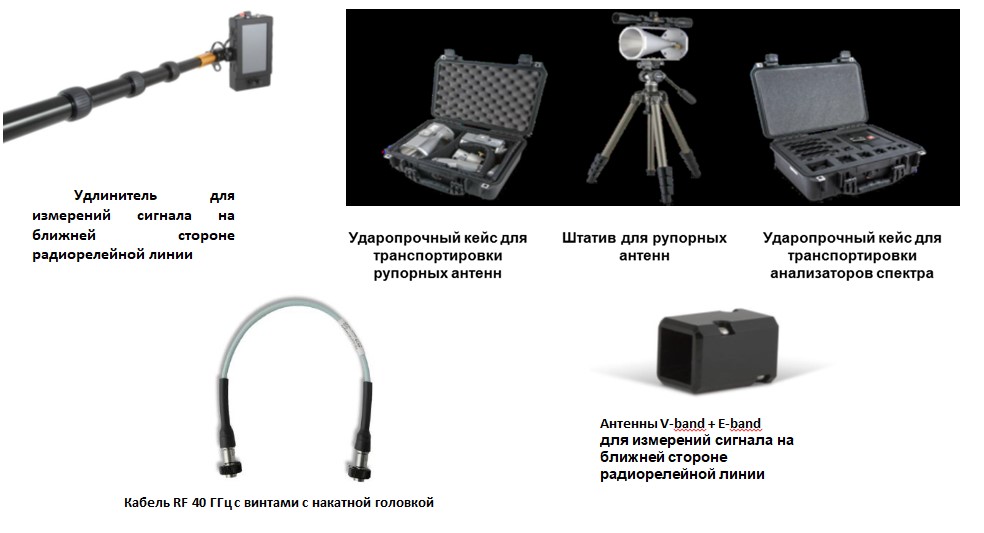

Дополнительное (вспомогательное) оборудование:
