Promax Prolink-4С

Promax Prolink-4С

Prolink-4 – новейший профессиональный прибор от фирмы Promax Electronika (Испания). В нем реализован самый полный набор функций для измерений аналоговых и цифровых сигналов телевидения. Приобретение такого прибора – это проверенные инвестиции для операторов кабельных сетей, телекомпаний и радиостанций, операторов ретрансляционных сетей, профессиональных монтажников систем коллективного приема спутникового телевидения.

ОСНОВНЫЕ ОСОБЕННОСТИ PROLINK-4

  • Измерения всех параметров сигналов аналогового телевидения
  • Максимальные возможности для измерений параметров сигналов цифрового телевидения (QPSK/QAM/COFDM)
  • Высокопроизводительный анализатор спектра
  • Просмотр открытых (опционально – кодированных) цифровых каналов на 5-дюймовом цветном или монохромном экране прибора
  • Автоматические измерения, обобщение результатов, функция мониторинга
  • Компактный и легкий прибор в прочном корпусе и сумке (опционально – в жестком кейсе). Эргономичное управление. Быстрая зарядка аккумулятора, длительная работа в автономном режиме.

    ВНЕШНИЕ ПАРАМЕТРЫ

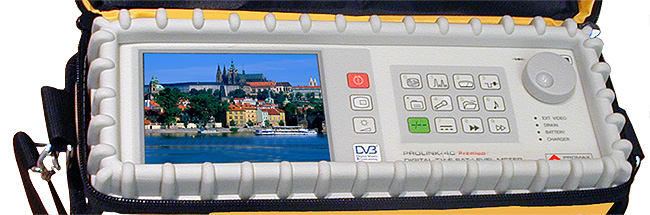

    Prolink-4C оборудован 5-дюймовым цветным монитором высокой контрастности (320 cd/m2), благодаря чему можно смотреть цветную картинку даже на улице в солнечную погоду.
    В конструкции прибора использованы легковесные материалы. По сравнению с прежними версиями в новом приборе использован литиево-ионный аккумулятор. В итоге, не смотря
    на большее количество функций, вес прибора не увеличился (даже немного уменьшился)
    и составляет около 5 кг.
    Корпус прибора окаймлен противоударным резиновым бандаж-протектором. Прибор пос-тавляется в яркой и прочной сумке, в которой его удобно переносить (как ранец) и испо-льзовать (перед собой). Опционально может быть приобретен жесткий кейс для дальней транспортировки.
    Пленочная клавиатура показала свою высокую практичность: она надежна и устойчива к загрязнениям. На кнопки нанесены понятные и легко запоминаемые графические обозначения функций. Также на передней панели размещен удобный элемент управления функциями и параметрами – вращающаяся кнопка в стиле JOG-Dial.

    ИЗМЕРЕНИЯ

  • Измерение любых параметров сигналов аналогового телевидения
  • Уровень, отношение V/A уровней несущей изображения и несущей звука, отношение C/N сигнал/шум (автоматическое определение и определение для частоты шума, заданной пользователем)
  • Измерение любых параметров сигналов цифрового телевидения QPSK/QAM/COFDM
  • Мощность сигнала (автоматическое определение), отношение сигнал/шум (автоматическое определение и определение для частоты шума, заданной пользователем), частота битовых ошибок BER, MER и CSI, Constellation (QAM/COFDM)
  • Анализатор транспортного потока MPEG-2
  • Тестирование спутниковой ПЧ
  • Измерения цифрового аудио (NICAM/RDS/DAB)

    Полные возможности измерений параметров аналоговых сигналов

    ProLink-3/4 поддерживает все основные стандарты аналогового телевидения: M, N, B, G, I, D, K и L. При выборе того или иного стандарта автоматика прибора вводит соответствующие поправки в измеряемые значения уровней сигналов. На заводе изготовителе в прибор загружены частотные планы телевизионных каналов OIRT, CCIR и FCC, с помощью ПК пользователь может загрузить собственный частотный план. Прибор работает с любой системой цветности (PAL, SECAM, NTSC).

    Измеряемое значение уровня сигнала отображается в цифровом виде в абсолютных величинах, кроме того, относительная величина уровня отображается в виде линейной шкалы, которая накладывается поверх изображения на экране. Линейная шкала более удобна для нахождения максимума сигнала. Кроме того, предусмотрен режим звуковой шкалы (LV). В этом режиме встроенный громкоговоритель прибора воспроизводит тон, высота которого пропорциональна уров-ню сигнала. Звуковая шкала позволяет оценить силу сигнала, не глядя на монитор. Эта функция очень полезна при на-стройке приемных антенн. Дополнительно на экран монитора можно вывести осциллограмму строчного синхронизирую-щего импульса (ССИ), по которой можно визуально оценить качество принимаемого сигнала.

    Расширенные возможности измерений параметров цифровых сигналов

    Спутниковые (QPSK DVB-S)
    Измерение частоты битовых ошибок (BER) возможно до и после коррекции Viterbi. В первом случае прибор позволяет более чувствительно определять вариации в качестве приема сигнала. Во втором случае можно определить, достаточен ли реальный запас качества сигнала для соответствия стандарту DVB.
    Запатентованная Promax функция идентификации цифрового канала (DCI – Digital Channel Indentifier) позволяет практически мгновенно определить какой канал выбран.
    Прибор имеет декодер телетекста, встроенный генератор команд DiSEqC, и обеспечивает питание постоянным током внешних приборов (в режиме измерений для наземного телевидения 13В / 15 В / 18В и 24 В, в режиме измерений для спутникового телевидения - 13 В / 15 В / 18 В и 13 В + 22 кГц / 15 В + 22 кГц / 18 В + 22 кГц).

    Кабельные (QAM DVB-C)
    Prolink-3/4 Premium в кабельном цифровом формате DVB-C производит измерения BER (Bit Error Rate) и MER (Modulation Error Rate).
    Измерение BER позволяет определить соответствие параметров сигнала стандартам качества, определяемым DVB-C. Значение MER пропорционально качеству сигнала и содержит информацию, позволяющую оптимизировать уровень шума. Так, качество сигнала с нулевым значением BER может быть улучшено за счет вариации значения MER.
    Имеется функция DCI идентификации цифрового канала.
    В кабельных измерениях очень полезна диаграмма разброса (Constellation), которая позволяет одним взглядом определить сигналы с шумо-зависимыми ошибками модуляции и причины, их вызывающие (шум, дисбаланс IQ, фазовые ошибки и прочие нелинейности). Особенно наглядно диаграмма смотрится на цветном мониторе прибора Prolink-3C/4C, где плотность точек дополнительно выделяется цветом (от черного – отсутствие точек, до красного – наибольшая плотность, через синий и желтый).

    Эфирные (COFDM DVB-T)
    Прибор позволяет определить значение BER для контроля соответствия сигнала стандартам качества, заложенным в DVB-T. Также имеется возможность измерения частоты модуляционных ошибок MER, чтобы обеспечить безопасные границы качества и уверенный прием, например, при изменении погодных условий.
    Инструмент также отображает обобщенный показатель качества приема
    (CSI – Channel Status Information)
    Для наглядного поиска проблем в качестве сигнала и определения их причин удобно использовать диаграмму разброса (Constellation).

    Анализатор транспортного MPEG-потока
    В этом режиме прибор выполняет мониторинг целостности входящих пакетов, таким образом, позволяя анализировать причины проблем в приеме сигнала. Выдаются данные о количестве ошибочных (например, некорректируемых) пакетов MPEG-2 потока, код типа ошибок в соответствии с международными документами и время, когда они присутствовали.

    Тестирование спутниковой ПЧ
    Данная функция служит для диагностики систем коллективного приема телевидения, когда сигнал в сети еще отсутствует (например, во время строительства здания, когда антенны на крыше еще не установлены). Функция применяется совместно с генератором пилот-сигналов спутниковой ПЧ RP-050, выдающим три пилот-сигнала на крайних и среднем участках промежуточной частоты.

    Измерения цифрового аудио
    Prolink-3/4 позволяет производить разнообразные измерения параметров цифрового аудио: качество цифрового звука NICAM, качество сигнала RDS в FM-радио.

    ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ АНАЛИЗАТОР СПЕКТРА

    Измерительный прибор Prolink-3/4 оборудован высокоточным и высокопроиз-водительным анализатором спектра, работающим в нескольких режимах. Это позволяет использовать инструмент во всех возможных случаях – как для оперативной настройки антенн, так и для глубокого анализа сигнала при калибровке распределительных систем.

    Высокое разрешение по частоте. Минимальный частотный диапазон на экране уменьшен до 4 МГц в спутниковом и до 8 МГц в эфирном диапазоне. Использование фильтра всего в 50 КГц дает возможность наблюдать на экране сигналы, которые до сих пор не были доступны с помощью аппаратов такого уровня. Например, в передвижных станциях сбора новостей (SNG) идентификация происходит по сигналам маяка (т.н. «beacon»-сигналы), имеющим очень узкий диапазон и мощность. На экране Prolink-3/4 такие сигналы видны очень отчетливо.
    Высокое разрешение по частоте. Минимальный частотный диапазон на экране уменьшен до 4 МГц в спутниковом и до 8 МГц в эфирном диапазоне. Использование фильтра всего в 50 КГц дает возможность наблюдать на экране сигналы, которые до сих пор не были доступны с помощью аппаратов такого уровня. Например, в передвижных станциях сбора новостей (SNG) идентификация происходит по сигналам маяка (т.н. «beacon»-сигналы), имеющим очень узкий диапазон и мощность. На экране Prolink-3/4 такие сигналы видны очень отчетливо.

    Измерительный прибор Prolink-3/4 оборудован высокоточным и высокопроизводительным анализатором спектра, работающим в нескольких режимах. Это позволяет использовать инструмент во всех возможных случаях – как для оперативной настройки антенн, так и для глубокого анализа сигнала при калибровке распределительных систем.
    Высокое разрешение по частоте. Минимальный частотный диапазон на экране уменьшен до 4 МГц в спутниковом и до 8 МГц в эфирном диапазоне. Использование фильтра всего в 50 КГц дает возможность наблюдать на экране сигналы, которые до сих пор не были доступны с помощью аппаратов такого уровня. Например, в передвижных станциях сбора новостей (SNG) идентификация происходит по сигналам маяка (т.н. «beacon»-сигналы), имеющим очень узкий диапазон и мощность. На экране Prolink-3/4 такие сигналы видны очень отчетливо.
    Высокое разрешение по частоте. Минимальный частотный диапазон на экране уменьшен до 4 МГц в спутниковом и до 8 МГц в эфирном диапазоне. Использование фильтра всего в 50 КГц дает возможность наблюдать на экране сигналы, которые до сих пор не были доступны с помощью аппаратов такого уровня. Например, в передвижных станциях сбора новостей (SNG) идентификация происходит по сигналам маяка (т.н. «beacon»-сигналы), имеющим очень узкий диапазон и мощность. На экране Prolink-3/4 такие сигналы видны очень отчетливо.

    Высокое разрешение по частоте. Минимальный частотный диапазон на экране уменьшен до 4 МГц в спутниковом и до 8 МГц в эфирном диапазоне. Использование фильтра всего в 50 КГц дает возможность наблюдать на экране сигналы, которые до сих пор не были доступны с помощью аппаратов такого уровня. Например, в передвижных станциях сбора новостей (SNG) идентификация происходит по сигналам маяка (т.н. «beacon»-сигналы), имеющим очень узкий диапазон и мощность. На экране Prolink-3/4 такие сигналы видны очень отчетливо.

    Еще одним преимуществом спектроанализатора Prolink-3/4 является высокая чувствительность, позволяющая измерять даже очень слабые сигналы, менее 0 dBmV. Это особенно важно при проведении измерений отношения C/N несущей и шума цифровых сигналов.

    Вертикальное (по амплитуде) разрешение экрана варьируется – 2, 5 или 10 dB на деление. Таким образом сочетается широкий динамический диапазон 50 dB с достаточной прецезионностью измерений.

    Функция задержки минимальных и максимальных значений сигнала может быть полезна для фиксации непродолжительных сигналов, а также, например, для определения интерференции аналоговых сигналов.
    Для нужд операторов интерактивных сетей кабельного телевидения в Prolink-3/4 реализована возможность проведений измерений в диапазоне обратного канала 5-100 МГц. При этом очень эффективно совместное использование прибора Prolink-3/4и генератора пилот-сигналов RP-100.

    С каждым днем увеличивается количество устройств, работающих в диапазоне 2.4/5.8 ГГц. Прибор Prolink-3/4, используемый совместно с дополнительными конверторами CV-245 и CV-589, может работать в режиме анализатора спектра в этих диапазонах для настройки антенн, поиска интерференций и других задач.

    ДЕМОДУЛЯЦИЯ ОТКРЫТЫХ И КОДИРОВАННЫХ КАНАЛОВ

    На экране монитора приборов Prolink-3/4 можно просматривать не только аналоговые, но и открытые цифровые каналы. В Prolink-3 для этого необходима специальная опция, в Prolink-4 эта возможность доступна в базовой конфигурации. Кроме того, Prolink-4 оборудован CI-слотом для установки CAM-модулей, что позволяет декодировать закрытые каналы (например, НТВ-Плюс)
    при наличии карты доступа.
    В приборе Prolink-3/4 имеется функция DCI – идентификации цифровых каналов. В результате демодуляции цифровых сигналов QPSK, QAM и COFDM образуется последовательность бит, именуемых транспортным потоком. Эти биты структурированы по пакетам. Часть пакетов содержат собственно контент – передаваемые данные, видео и аудио. Другие пакеты содержат описательную информацию, из которых стоятся таблицы СЕТЬ, ПРОВАЙДЕР, СЕРВИС. Содержимое этих таблиц поочередно высвечивается в нижней строке экрана прибора в режиме измерения частоты битовых ошибок (BER).
    Функция "список услуг" позволяет просмотреть в совокупности краткую информацию о каналах и прочих DVB-услугах: тип сервиса (телевидение, радио, данные), название сервиса и данные о наличии кодировки.
    Инструмент дает возможность получать номер PID для теле- и аудиоканалов.
    В приборе Prolink-4 существует возможность ввода/вывода транспортного потока MPEG-2 через параллельный интерфейс D-25, LVDS DVB-PI.
