Устройство для радиомониторинга на месте в диапазоне от 9 кГц до 7,5 ГГц

Краткое описание

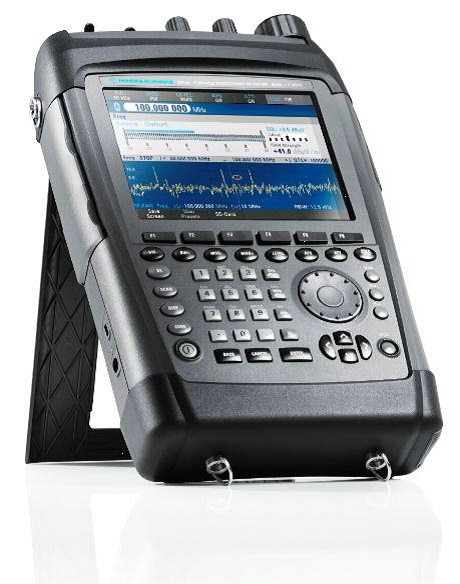

Портативный приемник R&S®PR100 был специально разработан для радиомониторинга в полевых условиях. Функции приемника и концепция управления оптимизированы для задач мониторинга. Кроме того, устройство может использоваться для решения ряда других задач.
Модель R&S®PR100 работает в широком диапазоне частот от 9 кГц до 7,5 ГГц. Используется ли приемник для мониторинга радиопередач, обнаружения или пеленгации миниатюрных передатчиков, приемник всегда сочетает высокую мобильность с максимальной простотой применения. Приемник вместе с активной приемной антенной R&S®HE300 образуют компактную приемную систему. Приемник также может использоваться в сочетании с другими антеннами, например, с широкополосными всенаправленными антеннами.

Ключевые факты

• Быстрое панорамное сканирование всего диапазона частот от 9 кГц до 7,5 ГГц
• Диапазон ПЧ от 10 кГц до 10 МГц и демодуляция полос от 150 Гц до 500 кГц
• Отображение спектра и спектрограммы (каскада) на цветном 6,5-дюймовом экране
• Сохранение данных измерений на SD-карте приемника
• Интерфейс LAN для дистанционного управления и вывода данных
• Эргономичная и прочная конструкция для портативного использования
• Малая масса от 3,5 кг (включая аккумулятор)
• Пеленгация эмиссий с помощью активной направленной антенны R&S®HE300



Свойства





Высокая чувствительность ресивера и высокая четкость сигнала

• Использование самых современных методов цифровой обработки сигналов обеспечивает высокую чувствительность модели R&S®PR100 при приеме сигналов и позволяет обнаруживать даже совсем слабые сигналы без потери скорости обработки
• Чувствительность приемника и четкость сигнала, несомненно, превосходят данные параметры обычного аналогового широкополосного ресивера

Восстановление информации путем демодуляции

• Сигналы с аналоговой модуляцией демодулируются непосредственно ресивером, аудиомониторинг их содержания можно проводить с использованием наушников или встроенного громкоговорителя
• Сигналы с цифровой модуляцией раскладываются по основной полосе частот с помощью демодуляции I/Q и сохраняются в приемнике или передаются через LAN
• Затем можно проводить анализ цифровых сигналов в режиме офлайн, например, с помощью программного обеспечения R&S®AMMOS® GX430 компании Rohde & Schwarz

Обнаружение импульсных сигналов и радиолокационного излучения

• Модель R&S®PR100 может захватывать кратковременные импульсы, например, радиолокационное излучение
• Широкий ПЧ-диапазон приемника позволяет проводить анализ спектра этих краткосрочных импульсов

Приемник для радиомониторинга и мобильная память для хранения данных в одном устройстве

• Собранные данные сохраняются на SD-карте приемника, никакого дополнительного оборудования не требуется
• Впоследствии в режиме офлайн может проводиться анализ данных, записанных в процессе мониторинга

Эффективная работа с помощью дистанционного управления

• Модель R&S®PR100 может полностью управляться дистанционно через интерфейс LAN (SCPI в соответствии с IEEE 488.2)
• Тем самым обеспечивается удаленная работа приемника, например, на необслуживаемых станциях

Удобная и понятная эксплуатация

• Простое меню и удобство эксплуатации помогают пользователям быстро осваиваться с работой устройства
• Принятые сигналы отображаются на цветном 6,5-дюймовом дисплее, что обеспечивает удобство анализа

Работа на аккумуляторах для мобильного использования

• Малая масса от 3,5 кг, включая аккумулятор
• Работает четыре часа на одном заряде аккумулятора

Надежная инвестиция в будущее

• Широкий диапазон частот и превосходная производительность делают приемник надежной инвестицией в будущее
• Система R&S®PR100 может осуществлять прием и обработку сигналов современных служб радиосвязи и радиослужб будущего



Применение





Обнаружение помех и пеленгация в профессиональных радиосетях

• Эффективное обнаружение радиопомех, вызванных, к примеру, неисправным электронным оборудованием
• Быстрое и эффективное устранение источников помех, например, в аэропортах

Мониторинг пользовательских радиослужб

• Мониторинг большого числа радиослужб с использованием различных режимов сканирования
• Мониторинг радиопередач организаций в заданной полосе частот

Наведение на сигналы тревоги

• Пеленг источников сигналов тревоги с помощью активной направленной антенны R&S®HE300
• Функция настройки для пеленгации источника на сильно пересеченной местности

Пеленгация самодельных взрывных устройств (СВУ)

• Обнаружение СВУ, работающих в режиме ожидания
• Пеленгация СВУ с помощью активной направленной антенны R&S®HE300

Мобильное отслеживание миниатюрных передатчиков



• Обнаружение жучков, к примеру, в помещениях для совещаний
• Наведение на жучки с помощью активной направленной антенны R&S®HE300
