Измерительная антенна HE400

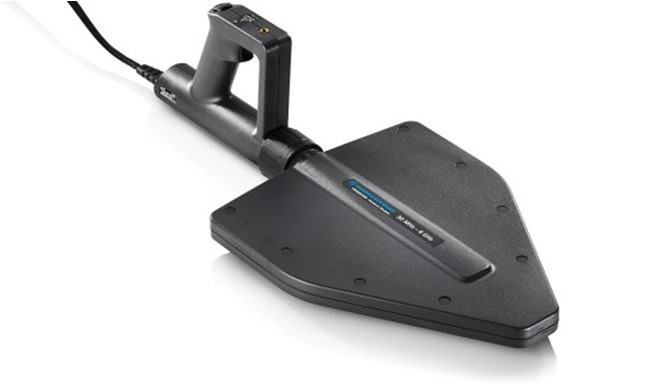

Ручная направленная антенна модель R&S HE400 предназначена для поиска и локализации источников радиосигналов и помех. Модель R&S HE400 разработана, как естественное развитие комплекта активной направленной антенны R&S HE300, выпускавшейся в течении практически 10 лет.
Антенна R&S HE400 предназначена для работы с портативным приемником R&S PR100 и портативным анализатором спектра R&S FSH. Новая модель устройства состоит из антенной рукоятки, адаптированного под приемник антенного кабеля.
Отличительными особенностями модели R&S HE400 являются встроенный широкополосный усилитель, кнопки измерения и переключения режимов, электронный компас и приемник сигналов GPS/ГЛОНАСС.
Ключевыми областями применения антенны R&S HE400 являются:
- Радиочастотные службы для выполнения задач радиомониторинга
- Сотовые операторы для поиска помех
- Полицейские и специальные службы для поиска закладок и помех
- Лаборатории ЭМС для выполнения предварительных измерений в широком диапазоне частот.
Сравнительно с предыдущей моделью, антенна R&S HE400 обладает рядом исключительных преимуществ:
- Автоматическое распознавание подключенного к рукоятке модуля и его поляризации;
- Программируемая кнопка выполнения команд пользователя (например, снимок экрана, сохранения текущего пеленга и др.);
- Улучшенная эргономика рукоятки и облегченный вес;
- Сверх широкополосный антенный модуль R&S HE400UWB, перекрывающий диапазон рабочих частот от 30 МГц до 6 ГГц.
Технические характеристики:
Наименование параметра |
Значение |
|
|
||
Антенный модуль 30 МГц – 6 ГГц |
R&S HE400UWB |
30 МГц – 6 ГГц |
Поляризация |
линейная, вертикальная или горизонтальная |
|
КСВН антенных модулей |
не более 3,5 |
|
Спецификация антенной рукоятки |
||
P3 (1 МГц – 8 ГГц) |
20 дБм (тип.) |
|
Допустимая подводимая мощность |
20 дБм |
|
РЧ выход |
QMA (f) |
|
Управление и питание |
USB 2.0 micro, 5 В DC ±0.5 В (max. 500 мА) |
|
Среднее время наработки на отказ |
250 000 ч |
|
Масса (рукоятка с R&SHE400UWB модулем), кг, не более |
1,0 |
|
Габаритные размеры (рукоятка с R&SHE400UWB модулем) (ширина×высота×длина), мм |
600×285×60 |
|
Рабочие условия эксплуатации: |
||
температура окружающего воздуха, °С |
от минус 10 до 55 |
|
