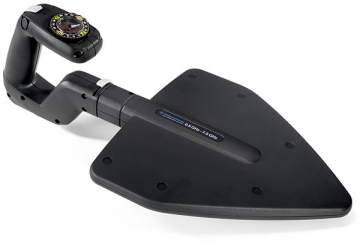

Измерительная антенна HE300
В сочетании с переносными приемниками (например, R&S®PR100) антенна R&S®HE300 используется для обнаружения передатчиков и источников помех. Направление источников сигнала определяется наведением антенны в направлении
максимального напряжения сигнала.
Диапазон частот от 20 МГц до 7,5 GHz охватывается тремя сменными антенными модулями, входящими в комплект поставки R&S®HE300. Каждый модуль имеет определенную диаграмму направленности. Нет необходимости настраивать модули в их
частотных поддиапазонах.
Технические характеристики:
Диапазон частот |
20 МГц – 7,5 ГГц |
РЧ модуль 1 |
20 МГц – 200 МГц |
РЧ модуль 2 |
200 МГц – 500 МГц |
РЧ модуль 3 |
500 МГц – 7,5 ГГц |
Входной импеданс |
50 Ом |
VSWR |
станд. <2.5 |
Электропитание |
4 × 1,5 В прямого тока, размер: AA; |
Разъем |
N-вилка |
СВБР |
> 50 000 часов |
Рабочий температурный диапазон |
от –30°C до +55°C |
Тара для транспортировки (длина × ширина × высота) |
примерно 650 мм × 510 мм × 242 мм |
Длина соединительного кабеля |
примерно 1 м |
Масса |
|
Антенна |
примерно 1 кг (макс.) |
|
С тарой |
примерно 7 кг |
