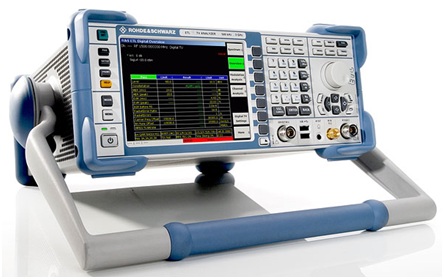

Анализатор R&S®ETL компании Rohde & Schwarz представляет собой совершенно новую мультистандартную платформу для анализа ТВ сигналов. Он объединяет в себе функции испытательного ТВ приемника и анализатора спектра, обеспечивая при этом высокую точность измерений. Передовая концепция прибора позволяет реализовать новые ТВ стандарты программно и аппаратно. Это позволило объединить в одном приборе и цифровые (например, DVB-T/H), и аналоговые ТВ стандарты. Для всех стандартов в анализаторе ETL используется демодуляция в реальном масштабе времени. Этот небольшой с виду прибор может декодировать аналоговый и цифровой телевизионный сигнал с любым разрешением вплоть до HDTV 1920x1080.
Картинка стандартного разрешения может выводиться на экран прибора или внешний монитор, а картинка HDTV - на внешний монитор через HDMI-разъем.

Достоинства:

• Мультистандартность;
• Программные и аппаратные демодуляторы;
• Работа всех демодуляторов в режиме реального времени;
• Выходы модулирующих сигналов;
• Широкий набор функций анализа различных ТВ сигналов;
• Встроенные функции анализа спектра;
• Конструкция прибора оптимально приспособлена как для переносного, так и для стационарного использования;
• Возможность анализа сигналов ТВ аналоговых стандартов, а также цифровых стандартов DVB-T/H.

Параметры:

Диапазон частот	от 500 кГц до 3 ГГц
Стабильность опорного генератора	1×10-6
Фазовый шум	тип.зн. -103 дБн (1 Гц) при отстройке 10 кГц от несущей, 500
Отображаемый средний уровень шумов
Предусилитель выкл.	от 50 МГц до 3 ГГц; < -140 дБмВт (1 Гц)
Предусилитель вкл.	500 МГц: тип.зн. -162 дБмВт (1 Гц) 3 ГГц: тип.зн. -158 дБмВт (1 Гц)
Точка пересечения третьего порядка (TOI)	тип.зн. +18 дБмВт
Анализ спектра
Видео полосы	от 10 Гц до 500 МГц
Полоса демодуляции I/Q	20 МГц
Детекторы	пол./отр. пиковый, автопиковый, среднеквадратичный, квазипиковый, среднего значения, с выборкой
Погрешность измерения уровня	< 0,5 дБ
Диапазон частот	от 1 МГц до 3 ГГц
Уровень выходного сигнала	от -20 дБмВт до 0 дБмВт
Анализ ТВ сигналов
Преселектор	встроенный
РЧ вход	разъем типа N, 50 Ом, дополнительный разъем типа F, 75 Ом с опцией RS®ETL-B203
Стандарты	ATV (B/G, I, D/K, K1, M, N), DVB-T/H

Свойства:

Демодуляция в режиме реального времени.
Как программные, так и аппаратные демодуляторы предназначены для работы в режиме реального времени. Это делает R&S®ETL единственным ТВ анализатором такого класса, способным измерять коэффициент битовых ошибок (BER) и выполнять полный анализ непрерывно в режиме реального времени. Дополнительное преимущество использования работающих в режиме реального времени демодуляторов заключается в том, что демодулированные видео и аудиосигналы, а также цифровые транспортные потоки MPEG доступны для дальнейшей обработки.

Широкий диапазон частот.
Обладая диапазоном частот от 500 МГц до 3 ГГц, анализатор R&S®ETL перекрывает не только обычные телевещательные диапазоны, но также и диапазоны частот L и S, приобретающие все более важное значение. Это значительно расширяет сферу применения ТВ анализатора.

Универсальные измерения для аналогового и цифрового ТВ.
R&S®ETL обеспечивает широкий набор функций для анализа сигналов цифрового ТВ. В частности, диаграммы сигнального созвездия выводятся с очень высоким разрешением и с очень большой скоростью. Вместо диаграммы сигнального созвездия результаты измерения параметров сигнала можно отображать вместе с результатами анализа в виде хорошо понятных таблиц. Для аналоговых сигналов в стандартной конфигурации анализатор R&S®ETL предоставляет широкий набор функций измерения несущих звука и изображения. Функция анализа видеосигнала, также входящая в стандартную конфигурацию, позволяет анализировать выбранные строки видеокадра.
Специально для нужд кабельного ТВ реализованы функции измерения C/N, CSO и CTB. Анализатор R&S®ETL может быть дополнительно оборудован преселектором, включающим дополнительный вход с сопротивлением 75 Ом.
Широкий набор специальных телевизионных измерений, обеспечиваемый анализатором R&S@ETL, дополняется функциями измерения спектра. В результате с помощью одного прибора можно выполнять такие спектральные измерения, как плечевое затухание в соответствии с ETSI TR 101 290, измерения мощности в канале или мощности в соседнем канале.
Специальные функции, такие как частотомер, маркеры шума и фазового шума, завершают список функций и превращают ТВ анализатор R&S®ETL в действительно универсальный инструмент.

Анализ и мониторинг MPEG.
Кроме того, анализатор R&S®ETL может быть оборудован опциями для анализа MPEG, предоставляющими подробную информацию о параметрах транспортного потока MPEG-2. Ранее это было возможно только при использовании отдельных узкоспециализированных анализаторов MPEG.
Таким образом, анализатор — мощный инструмент для проверки точности содержания, готовый к анализу передачи.
Возможность отправлять сообщения об ошибках через встроенный интерфейс SNMP по мере появления ошибок в транспортном потоке расширяет сферу применения анализатора R&S®ETL и позволяет проводить даже долгосрочный мониторинг.

Просмотр ТВ изображения
Качество телевизионного изображения часто позволяет очень быстро оценить характеристики всего тракта передачи и его элементов. Дополнительно оборудованный опциями R&S®ETL-B280 и R&S®ETL-B281, анализатор R&S®ETL позволяет просматривать ТВ изображения как аналогового, так и цифрового ТВ, это еще больше увеличивает его и так широкий диапазон функций анализа.
