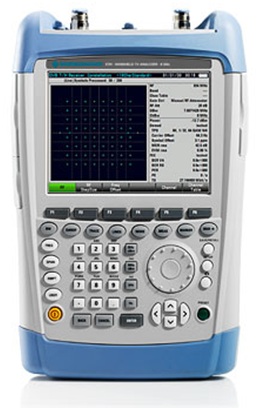

Rohde&Schwarz ETH
- Анализатор ТВ-сигнала, спектра и цепей в одном устройстве
- Диапазон частот до 3,6 ГГц или 8 ГГц
- Демодулятор высокой точности (MER ном. 45 дБ)
- Широкий диапазон входного сигнала по мощности (от -76 дБм до +10 дБм) для квазибезошибочного декодирования транспортного потока
- Компактный, легкий, портативный прибор, рассчитанный на 4,5 ч работы от аккумулятора
Основные функции
Обширный набор функций для анализа ТВ-сигналов, спектра и цепей
Измерение всех параметров сигналов стандарта DVB-T и DVB-H
- Отображение диаграмм созвездий, импульсных характеристик каналов, OFDM-спектра с характеристикой линейности и MER(k)
- Широкий диапазон входного сигнала по мощности благодаря встроенному преселектору и предусилителю
- Полнофункциональный анализатор спектра
- Анализ цепей и измерение расстояния до места неисправности с использованием следящего генератора (дополнение)
- Частота, привязанная к внешнему опорному генератору
- Высокоточное измерение мощности сигнала с помощью внешних датчиков мощности Rohde & Schwarz
- Измерение напряженности поля при помощи изотропной антенны
Быстрые и точные измерения с использованием демодуляции в реальном времени
FPGA-демодулятор сигналов DVB-T и DVB-H в реальном масштабе времени для максимальной точности измерения
- Уверенное обнаружение кратковременных помех
- Измерение сигналов DVB-T и DVB-H с отрицательным отношением сигнал/шум
- Измерение BER и вывод транспортного потока ASI
Приспособленность для применения в условиях эксплуатации
Компактный и легкий прибор в прочном корпусе
- Брызгозащищенный и пыленепроницаемый корпус
- Легкодоступные, хорошо защищенные соединители
- Изображение, четко различимое при дневном свете, цветной дисплей с высоким разрешением
- Удобные для замены ионно-литиевые аккумуляторы повышенной емкости
- Частотная коррекция и позиционирование с помощью GPS
Простота использования
Быстрый выбор функций посредством клавиш или поворотного регулятора
- Настройка частот с помощью таблиц каналов
- Простое тестирование с использованием таблиц лимитов
- Воспроизводимые измерения с использованием измерительных профилей, моделей датчиков и кабелей по выбору пользователя
- Сохранение результатов измерений во внутренней памяти, на SD-карте или запоминающем USB-устройстве
Удобный обмен данными с ПК
Программное обеспечение R&S®ETH View для конфигурирования таблиц каналов, таблиц лимитов и измерительных профилей
- Передача результатов измерений на ПК с помощью R&S®ETH View через интерфейс LAN или USB
- Дистанционное управление командами языка SCPI через интерфейс LAN или USB
Технические характеристики
| Квазибезошибочный диапазон уровней входного сигнала |
ВЧ = 500 МГц, ВЧ-преселектор вкл. |
ном. от –76 дБм до +10 дБм |
| Собственный коэффициент ошибок модуляции (MER) | ВЧ = 500 МГц | |
|
ВЧ-преселектор выкл., уровень = -30 дБм |
> 43 дБ, ном. 46 дБ | |
|
ВЧ-преселектор вкл., уровень = -45 дБм |
> 41 дБ, ном. 44 дБ | |
| Фазовый шум | ВЧ = 500 МГц | |
| ∆f = 30 кГц | < 98 дБ (1 Гц) ниже несущей | |
| ∆f = 100 кГц | < 100 дБ (1 Гц) ниже несущей | |
| ∆f = 1 МГц | < 125 дБ (1 Гц) ниже несущей | |
| Коэффициент шума | ВЧ = 500 МГц, ВЧ-ослабление 0 дБ | |
| ВЧ-преселектор выкл. | < 22 дБ, ном. 18 дБ | |
| ВЧ-преселектор вкл. | < 14 дБ, ном. 11 дБ | |
| Точка пересечения по интермодуляционным составляющим 3 порядка (TOI) | ВЧ-ослабление 0 дБ | |
| ВЧ-преселектор выкл. | ном. +7 дБм | |
| ВЧ-преселектор вкл. | ном. -6 дБм | |
| Точка пересечения четной гармоники (SHI) | 50 МГц < ВЧ < 1.5 ГГц, ВЧ-ослабление 0 дБ | |
| ВЧ-преселектор выкл. | ном. +30 дБм | |
| ВЧ-преселектор вкл. | ном. +60 дБм | |
| Точность измерения уровня сигнала | ВЧ < 3.6 ГГц | < 1,0 дБ, ном. < 0,5 дБ |
| Точность измерения частоты | внутренний опорный генератор | 2 × 10–6 |
| с использованием GPS-приемника R&S®HA-Z240 | 2.5 × 10–8 | |
| Анализ спектра | ||
| Средний уровень собственных шумов (DANL) | 10 МГц < ВЧ < 2 ГГц, ВЧ-ослабление 0 дБ | |
| ВЧ-преселектор выкл. | ном. -156 дБм (1 Гц) | |
| ВЧ-преселектор вкл. | ном. -165 дБм (1 Гц) | |
| Ширина полосы пропускания приёмника (RBW) | от 100 Гц до 3 МГц с шагом перестройки 1/3 | |
| Ширина частотной полосы видеосигнала | от 10 Гц до 3 МГц с шагом перестройки 1/3 | |
| Детекторы | Автопиковый, максимального пикового значения, минимального пикового значения, с выборкой, среднеквадратичный | |
| Анализ цепей | ||
| Выходной уровень следящего генератора | от -40 дБм до 0 дБм с шагом 1 дБ | |
| Измерительные точки | 631 | |
| Динамический диапазон для измерения параметров передачи | от 300 кГц до 3,6 ГГц | > 70 дБ, ном. 90 дБ |
