НАЗНАЧЕНИЕ ПКР АМАРОК И ВЫПОЛНЯЕМЫЕ ФУНКЦИИ

ПКР АМАРОК предназначен для решения задач, связанных с измерением зон обслуживания и контроля качества услуг, предоставляемых операторами сетей СПС стандартов GSM, UMTS, LTE в соответствии с рекомендацией ETSI TS 102 250 и требованиями СТБ 1904-2011 "Услуги сотовой подвижной электросвязи. Требования к качеству и методы контроля".

ПКР обеспечивает выполнение следующих функций:

- автоматизированное тестирование основных параметров сети СПС стандартов GSM, UMTS; LTE.

- обнаружение и определение мест неохваченных сотовой связью;

- отслеживание маршрута движения с отображением результатов тестирования на цифровой карте местности (при проведении драйв-тестов);

- отображение информации в реальном масштабе времени в табличной и графической форме.

- измерение основных параметров радиосигналов БС;

- измерение основных параметров качества передачи речи;

- измерение основных параметров передачи данных;

- воспроизведение результатов измерений из базы данных;

- проводить тестирование не менее 3 операторов связи одновременно под единой системой управления.

Состав комплекса:

- Приемник мониторинговый портативный R&S PR100

- Сканирующий приемник R&S TSMW

- Панель тестовых мобильных терминалов в комплекте с ТМТ
SamsungGalaxyS5

- Антенна 698 – 2700 МГц  PCTELBMLPVMB/LTE

- Антенна биконическая 30 МГц - 1000 МГц  SB UBAA9115

- Антенна всенаправленная биконическая 0,4 - 6 ГГц  SB RS0460

- Антенна направленная лого-периодическая 200 МГц -1,3 ГГц  R&SHL223

- Антенна портативная 20 МГц-7,5 ГГц R&S HE300

- Штанга телескопическая Schwarzbeck с адаптером для антенн

- Индустриальная точка доступа стандарта IEEE 802.11 a/b/g/n

- Промышленный ПЭВМ

 - Кондиционер портативный автомобильный переносной 12 В

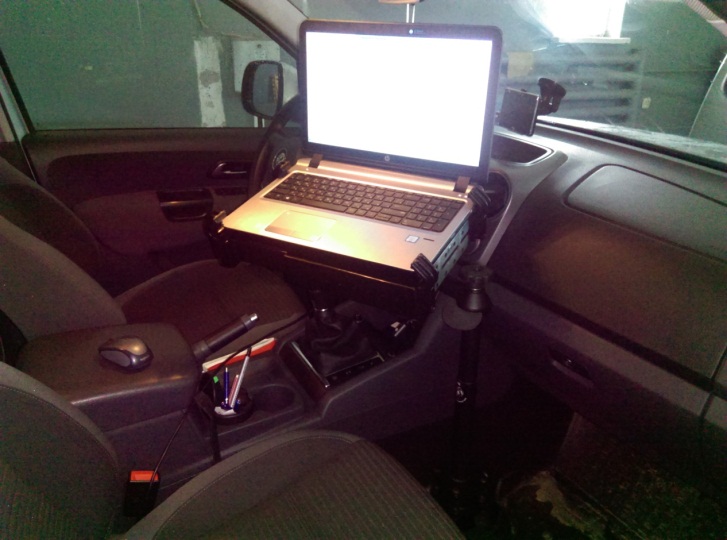

Рисунок 1 - Организация АРМ.

Рабочее место выполнено в виде стойки-держателя и ноутбука. Стойка переносная, может устанавливаться на переднем либо заднем ряду сидений.

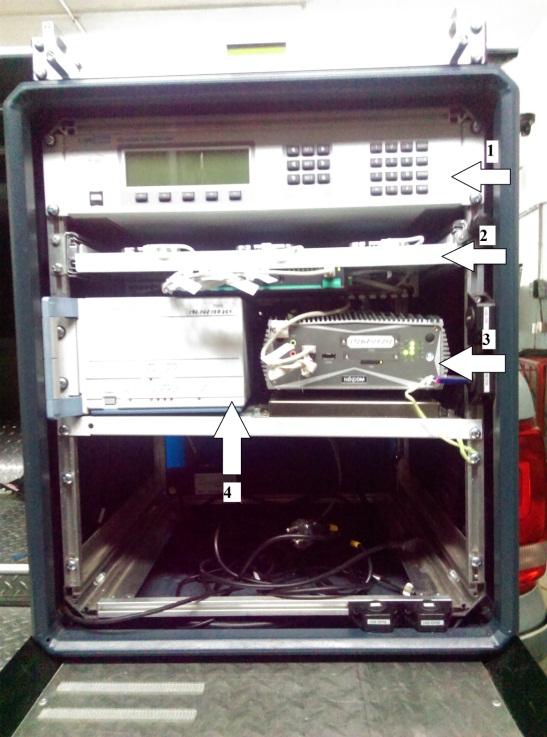

Рисунок 2 - Расположение в КИО в КУНГе

1. Устройство распределения ВЧ сигналов SDU RK3.

2. Панель тестовых мобильных терминалов.

3. ПЭВМ.

4. Сканирующий приемник TSMW.

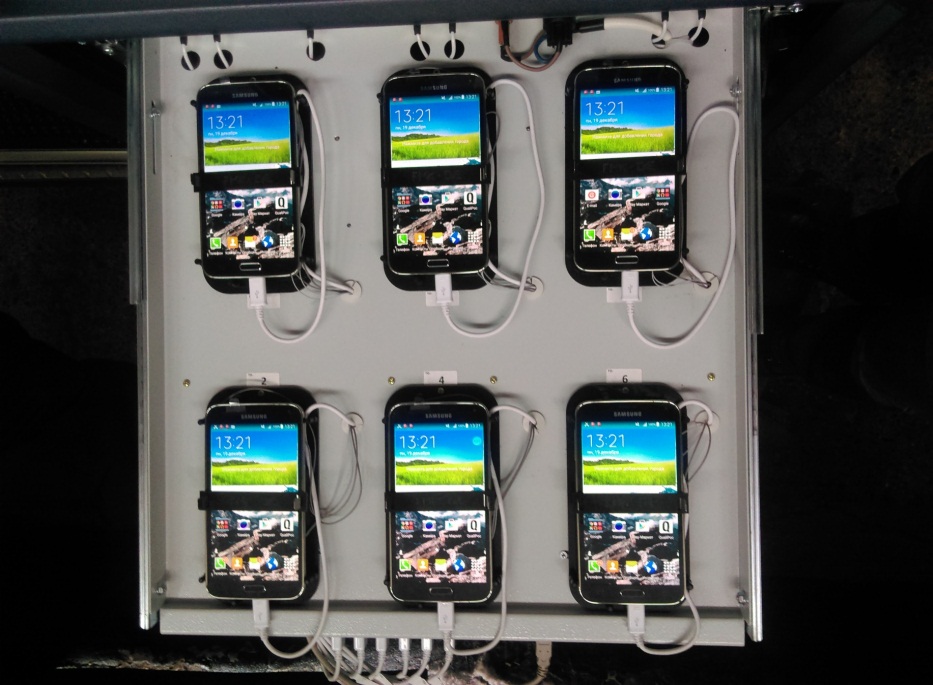

Включение тестовых терминалов.



Управление работой КИО происходит посредством удаленного подключения к нему при помощи ноутбука с использованием Wi-Fi или кабельного соединения.
